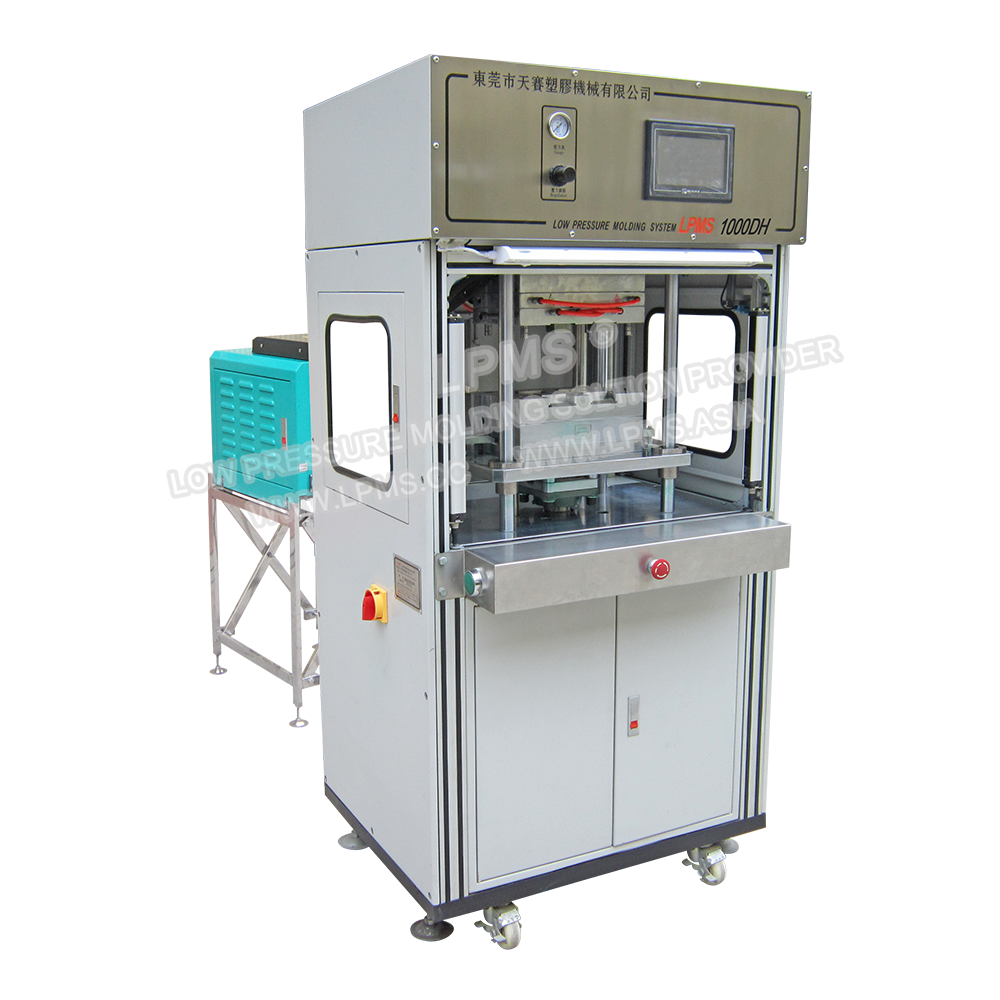

運用范圍
頂式低壓注膠機系列，對左右平行連續式線材出線模具設計更合理可靠，適用于各式低壓熱熔膠成型樹脂對產品注膠包封。制程壓力低（0-6Mpa），不會損傷零部件，無化學反應，成形快速，冷卻即成型，成型后產品具有絕緣與防水等性能。
廣泛應用于：電池、傳感器、線圈、線束、連接器、PCBA等包封。
產品規格
設備尺寸/重量 | 970 mm x 790 mm x 1800mm / 400 kg |
占地面積 | 970 mm x 1700 mm |
工作臺面離地高度 | 840 mm |
包裝尺寸/重量 | 1210 mm x 900 mm x 2100 mm / 440 kg |
溶膠系統與數量[1] | MT-05-1000DH x 1 |
自動加料系統 | 選配 |
最大注膠量 | 5.8g / RPM |
注膠槍型號與角度 | 熱流道系統 |
單個工位熱嘴數量 | 標準4，根據產品設計 |
注膠管編號與數量[2] | LPMS-H16J x 1 |
輸入電壓 [3] | 200~240VAC/1 Phase/ 50Hz |
溫控分區 | 6或8根據產品確定 |
溫度范圍 | 室溫至250℃ |
最大功率 | 6Kw |
馬達功率 | 120W |
最低工作氣壓 | 0.5MPa |
用氣量 | 0.1 m3/min |
合模方式 | 氣液增壓缸 |
合模力 | 最大5 T(選用10T) |
合模行程 | 150 mm |
脫模方式 | 氣缸 |
脫模力 | 2515 N |
脫模行程 | 25 mm |
控制系統 | 7 ”人機接口，PLC控制 |
安全保護 | 雙手操作按鈕、光柵 |
標準模具尺寸 | 250 mm x 150 mm x 308mm / 75 kg |
模具最大尺寸 | 300 mm x 200 mm x 308 mm |
可注塑產品設計最大尺寸[4] | 100 mm x 90 mm x 18 mm |
低壓注膠機機外形尺寸
低壓注塑模具外形尺寸
